臭氧發生器技術參數

三．操作方法

1.水處理使用方法

1.1.：將臭氧發生器放置在水處理工藝流程中特定位置（平穩、干燥、通風散熱良好）位置，離墻面40厘米以上；確保臭氧硅膠管與機器的臭氧輸出口已連接好，將臭氧輸送管接到臭氧投加裝置上，以便于輸送臭氧。

1.2：臭氧發生器必須高于水位，防止水回流到臭氧發生器內部，導致部件損壞。如購置有止回閥，請連接到臭氧輸送管路上，禁止反接止回閥。

1.3：接通電源，電壓表顯示當前電壓。打開氣泵開關，氣泵指示燈亮，氣泵開始工作，電流表顯示當前電流。5秒后打開臭氧開關，臭氧輸出口有臭氧輸出。使用完畢需關閉臭氧開關，5秒后關閉氣泵開關。

2.空氣消毒使用方法

2.1：將臭氧發生器放置在待消毒室以外的特定（平穩、通風散熱良好）位置，確保臭氧硅膠管與機器的臭氧輸出口已連接好，將臭氧輸送管導入待消毒空間，并在2米高度投加

2.2：為達到最佳的臭氧消毒效果，請關閉門窗等，消毒時請勿有人員在室內。

2.3：接通電源，電壓表顯示當前電壓。打開氣泵開關，氣泵指示燈亮，氣泵開始工作，電流表顯示當前電流。5秒后打開臭氧開關，臭氧輸出口有臭氧輸出。使用完畢需先關閉臭氧開關，5秒后關閉氣泵開關。

四．時控開關的操作規程

4.1、不操作鍵盤時 15 秒鐘自動上鎖，左下角顯示“”標志

4.2、開鎖：連按 4 次取消/回復鍵，“”標志消失。

4.3、分別按“校星期”、“校時”、“校分”，調整北京時間

4.4 、設定開關時間

中文英文對照

五．產品構造（配置技術優點）

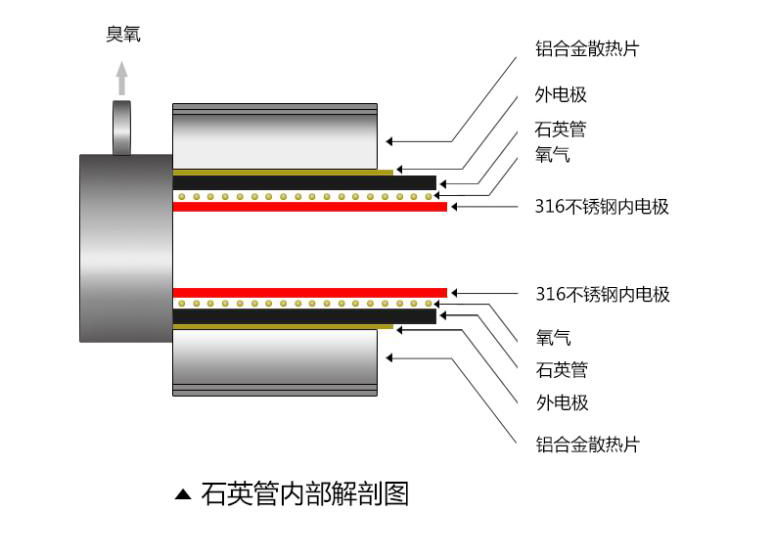

1、  臭氧管：介電材質采用高純脫羥石英管，脫羥基小于10ppm，SiO2含量達98%以上，耐溫1600度，耐壓30KV，遠遠高于與之匹配的高頻高壓電源所產出的峰值高壓7KV，不會被高壓擊穿燒毀。內電極：316L不銹鋼管，材料新牌號:022Cr17Ni12Mo2，耐腐蝕性能優于304不銹鋼，在高壓高頻連續放電情況下，使用5年不會被氧化發黑生銹變形；放電間隙：0.5MM；封頭材質：PVDF材質堵頭加氟膠圈，抗氧化耐酸堿，使用壽命可達8年。

2、高頻高壓電源：整流變頻電路，高壓包由鐵氧鐵磁芯、聚酯亞胺/聚酰胺酰亞胺復合層漆包線、環氧高溫膠真空灌封組成，帶有開路保護、過流過壓保護、短路保護，高壓頻率3-20KHZ，輸出正弦波波形，極大程度的將電能轉換，功率因素可達0.97。

六、產品特點

1、高壓放電式發生器

    該類臭氧發生器是使用高頻電源系統，使電場內或電場周圍的氧分子發生電化學反應，從而制造臭氧。該臭氧發生器具有技術成熟、工作穩定、使用壽命長、臭氧產量大等優點，所以是國內外相關行業使用最廣泛的臭氧發生器。
2、臭氧安全冷卻方式

臭氧發生器工作時會產生大量的熱能，需要冷卻，否則臭氧會因高溫而邊產生邊分解。風冷型發生器采用滾珠軸承散熱風扇冷卻性能強勁，效果好，工作穩定，臭氧衰減低，并能長時間連續工作。
3、臭氧發生器放電技術

    石英管由于具有介電常數高、壁厚均勻、橢圓度好、耐高溫、耐潮濕等特點而最常被一些高性能的臭氧發生器使用。陶瓷板易脆裂，只適用一些小型發生器。陶瓷管的壁厚和橢圓度不易控制，容易出現放電不均勻的問題，所以使用的不多。玻璃管和搪瓷管介電常數低，耐高溫性能差，易炸裂

4、工作原理

當含氧氣的氣體通過兩個電極間的放電間隙時，部分氧氣分子（O2）會被轉化為臭氧（O3）從而實現臭氧制備（見圖 1）。當高壓電極上帶有變化的高電壓時，電極之間的放電間隙處會產生微放電，氧氣分子被分解為自由態的氧原子O，部分自由態的氧原子與未分解的氧氣分子重新結合生成臭氧（O3）即 O＋O2＝O3，被稱為“電暈放電”或“無聲放電”。

事實上施加在電極上的電能只有一部分用于制備臭氧，制備過程中同時還會產生熱量，需要通過冷卻水來有效冷卻臭氧發生模塊。臭氧制備過程受原料氣的質量和冷卻水的溫度影響比較顯著，溫度越低，臭氧制備效率越高。

5、臭氧工藝流程

    臭氧發生器系統組成包括：氣源系統、臭氧發生器主機。

6、本產品采用雙滾珠軸承暴力風機，高轉速大風量確保機器內部發熱元件散熱良好，臭氧濃度衰減率低，長時間使用仍能確保臭氧產量充足，濃度達標。

7、臭氧屬于廣譜殺菌，對各類細菌和病毒都具有極強的殺滅作用。產生的臭氧氣體具有較強的氧化、催化等作用，病毒及細菌在臭氧氣體中由于受到多種自由基的作用，使蛋白質離解變性，核酸和酶的活性降低，從而消毒滅菌凈化空氣；臭氧和甲醛、二氧化碳、二甲苯等有毒有害氣體發生降解、氧化等復雜的物理和化學反應，且副產物無毒無害，可避免二次污染。

七．產品用途

1、 凈化空氣（將出氣管放在需要凈化的地方）

（1）賓館房間消毒，汽車消毒，辦公室消毒

（2）生產車間殺菌消毒，床單消毒，病房消毒，學校消毒

（3）蘑菇菌類養殖防止病菌感染

（4）食品加工廠滅菌保鮮，祛除異味

（5）VOC廢氣治理，效果優于光解

2、   水處理（水中曝氣混合/射流器混合/氣液混合泵混合）

（1）餐廳食堂酒店等餐具、飲具、茶具清洗消毒

（2）原水處理，自來水處理，廢水污水處理

（3）洗衣房用水避免病菌感染

（4）地面噴淋拖地清洗

（5）高難度廢水治理，脫色，降解COD

（6）印染廠廢水處理脫色

八．殺菌能力

臭氧具有極強的氧化性，被世界公認為是一種廣譜高效殺菌劑，它的氧化能力高于氯，在水中滅菌比氯快600-3000倍，甚至幾秒種內可以殺死細菌，對于常見的大腸桿菌、糞鏈球菌、綠膿桿菌、金黃葡萄球菌、霉菌等，在臭氧濃度保持0.3PPM的環境中5分鐘，其殺滅率可達到99%以上。它的滅菌、消毒作用幾乎是瞬時發生的，在水中臭氧濃度達到0.3-2mg/L時，0.5-1min內就可以致死細菌。達到相同滅菌效果（如使大腸桿菌殺滅率達99%）所需臭氧水藥劑量僅是氯的0.0048%。

九．分解時間

1、臭氧易溶于水，溶于水后的臭氧具有更強的殺菌消毒能力，殺菌力可達氯氣的3000倍。臭氧極易分解成為氧氣。

2、臭氧在水中的半衰期約為20分鐘，在常溫常壓下空氣中的半衰期約為10—30分鐘。臭氧最終都將分解轉變成氧氣。

3、臭氧是一種安全、無殘留的氧化劑、殺菌消毒劑，不會造成二次污染。臭氧經反應本身會迅速還原成氧氣，不必?fù)?dān)心化學殘留物質，也不會對生活環境造成威脅。

十．設備優點

1、臭氧發生器為箱體式.把氣源部分的空壓機.臭氧放電室、電源控制板、及其它附件在一個機箱內。

2、臭氧放電室是我公司的專利技術，放電室采用窄間隙放電，生成臭氧濃度高，產量穩定，整體采用全密封技術，運行可靠。

3、供電單元（PSU）是該系列機型的核心技術，包括變頻和升壓兩大工藝，設置自動軟啟動功能，具有較強的帶負載能力和多重保護功能，高效穩定。

十一．保修服務

    免費保修1年;1年內壞任何配件我公司免費維修及更換;設備終身維護;過保修期后維修只收取材料成本費.不收取維修人工費.我公司這款設備最大的優勢:使用壽命長.

十二．驗收標準

貨物質量按國家、行業標準和用戶要求執行，設備出廠前逐臺進行檢驗，檢驗合格后簽發產品合格證方可出廠

十三．故障檢查與分析

13.1、故障檢測列表

如果做完了以下檢查后，您仍未能解決問題或涉及維修的部分，請直接與萬格立環保科技有限公司當?shù)氐匿N售或售后服務部聯系。

13.2臭氧發生器使用注意事項：

13.2.1：機器設備必須放置在無油污、空氣干凈、干燥的地方工作,以延長機器設備使用壽命。

13.2.2：使用時必須輕拿輕放，不能亂扔亂放。

13.2.3：機器設備用于水處理，臭氧輸出口必須接上止回閥（注意：止回閥分正反，請按照止回閥上的箭頭方向進行連接)，防止回水進入機內，損壞機器。

13.2.4：禁止將臭氧機放在消毒區內工作，為了工作的安全，設備應有單獨工作區，再用硅膠管將臭氧氣體輸送到消毒或化學反應區。

13.2.5：機器設備必須天天檢查維護；如發現異常要立刻關機，查明原因，處理好以后再使用。

13.2.6使用前機器設備必須良好接地，以防雷電。不用時最好拔掉電源插頭。

13.2.7根據工作環境、使用要求，正確選用臭氧消毒機。

13.2.8機器設備若長時間不用必須將機內、機外殼清理干凈，放置通風干燥的地方，防止受潮損壞。

13.2.9為了防止機器受潮和更好的維護設備，每星期打開《氣泵開關》或《氣控開關》，關掉《濃度調節》或《臭氧開關》工作半小時以上，以清潔機內水氣，

十四、保養細則：

14.1：請將本設備置于干燥通風處，防塵網（風扇處）一個月清理一次

14.2：本臭氧機非專業電工，請勿開箱（內有高壓）

14.3：保養時請專業電工開啟機箱后蓋

14.4：硅膠三個月更換一次，將不會影響使用

145：檢查機器內部接頭是否松動和軟管老化

14.6：如有接頭松動，請用螺絲刀扭緊，軟管老化，請及時更換

14.7：所有購買本公司產品的客戶，均可在本公司以低于市場價購買耗材。

14.8：設備維修保養（如需上門服務，需由客戶支付差旅費用，公司視路途遠近，選擇就近經銷商上門服務。）

14.9：設備維修時，請將保修卡隨機寄回本公司，若與以上操作說明不相符，本公司不承擔維修費用。

14.10：開機時，先開氣泵開關，1-2分鐘再開臭氧開關；關機時，先關臭氧開關，1-2分鐘后再關氣泵開關。

十五、注意事項

    請勿在高精度電子設備附近使用本產品，電波干擾可能引起高精度電子設備的誤操作和其他問題。尤其在以下設備附近需特別注意：助聽器、起搏器和其他醫療電子設備、火災探測器、其他精度自動控制裝置。

    不要拆卸或改裝本產品，否則會造成本產品的損壞、漏電和電路故障。

    避免過度受潮，水或其他液體進入本產品可能引起本產品漏電和故障。

    避免用揮發性的溶液或有機溶劑擦拭設備，可能會損壞設備的表面。

    合格的專用接地線，安全可靠的接地，使用的線路的容量是符合要求的，以確保消除火災隱患。設備安裝人員必須經過培訓才能開機維修。

    使用臭氧時，嚴禁人員在高濃度臭氧空間環境中工作，工作人員在超過相關標準的臭氧濃度的空間環境中上班應要有防護措施。

    切記設備保養或維修時必須在斷電和泄盡氣壓狀態下進行，確保人員安全維修。

十六．使用本產品的環境條件要求：

1、室內應無易燃易爆氣體及導電粉塵。禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域

2、室內有220V/50HZ交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源

3、環境溫度要求：-10℃-33℃

4、環境濕度要求：≤55%。

5、放置本機的地面要求平整，注意將設備平穩放在地上或支架上。

6、設備安裝時保持設備工作環境通風及空氣干燥，該空間須安裝排風扇或空調。
